Анатомия PMTUD Black Hole: почему пинги ходят, а HTTP «висит»

Hxuwks Newbie · 8 сообщений

34 Сегодня в 21:25

Режим чтения

Введение в проблему

Представьте: вы сетевой администратор, и к вам приходят с тикетом «не открывается сайт». Вы начинаете первичную диагностику и видите странную картину: ICMP-запросы доходят за считанные миллисекунды, сервер исправен, порт открыт, а в логах нет ни единой явной ошибки. Для начинающего специалиста такая заявка быстро превращается в головную боль — ведь привычные утилиты говорят, что «сеть работает».

Однако в сетевом взаимодействии есть параметры, отсутствие видимых сбоев в которых вовсе не гарантирует передачу данных. И один из главных таких параметров — MTU (Maximum Transmission Unit).

Сегодня мы разберем, как незаметное расхождение в размерах кадров может «уронить» передачу трафика, что такое PMTUD Black Hole и почему неправильная настройка MTU приводит к коварным проблемам в сетях.

Что такое MTU и на что он влияет

MTU (Maximum Transmission Unit) — максимальный размер IP-пакета в байтах, который может быть передан через сетевой интерфейс без деления на части. В свою очередь, TCP MSS (Maximum Segment Size) определяет максимальный объем полезной нагрузки (Payload) на транспортном уровне в рамках одного TCP-сегмента, за исключением накладных расходов на IP- и TCP-заголовки.

Но почему данные не передаются единым непрерывным потоком за один раз?

Передача монолитного пакета размером в сотни мегабайт или гигабайт создала бы критическую нагрузку на буферную память и вычислительные ресурсы сетевого оборудования. Более того, это привело бы к блокировке очереди вывода (Head-of-Line Blocking): весь остальной трафик был бы вынужден ожидать завершения передачи гигантского кадра. В результате чувствительные к задержкам интерактивные сессии (например, SSH или VoIP) обрывались бы по таймауту. Именно для предотвращения подобных коллапсов и обеспечения мультиплексирования трафика применяется IP-фрагментация.
Поэтапный механизм работы IP-фрагментации:

Инициация фрагментации. На маршрутизатор поступает IP-пакет, размер которого превышает значение MTU исходящего сетевого интерфейса. Если параметры пакета разрешают деление, маршрутизатор принимает решение о его фрагментации.
Формирование фрагментов. Исходный пакет разделяется на несколько частей. При этом ядро маршрутизатора дублирует базовый IP-заголовок для каждого фрагмента и модифицирует в нем служебные поля Identification (IP ID) и Fragment Offset (Смещение).
Сборка на целевом узле. Применив полученное смещение, конечное устройство-получатель восстанавливает исходную последовательность данных и собирает фрагменты в первоначальный пакет.

Помимо идентификатора и смещения, ключевую роль в управлении процессом играют два флага в IP-заголовке:

DF (Don't Fragment): запрещает фрагментацию. Если пакет с установленным флагом DF=1 превышает MTU интерфейса, маршрутизатор отбрасывает его и возвращает отправителю служебное сообщение ICMP Type 3 Code 4 (Fragmentation Needed).
MF (More Fragments): указывает на наличие последующих фрагментов. Значение MF=1 информирует получателя о том, что данный фрагмент не является завершающим. У последнего фрагмента серии этот флаг сбрасывается в MF=0.

Практика: Создание проблемных условий

Сформируем тестовый стенд Containerlab со следующей топологией:

YAML:

name: mtu-lab

topology:
nodes:
rtr-01:
kind: linux
image: quay.io/frrouting/frr:10.5.1
exec:
- sysctl -w net.ipv4.ip_forward=1
- ip link set eth1 up
- ip link set eth2 up
- ip link set dev eth2 mtu 1300
- ip addr add 192.168.1.1/24 dev eth1
- ip addr add 10.0.0.1/30 dev eth2
- ip route add 192.168.2.0/24 via 10.0.0.2 dev eth2

rtr-02:
kind: linux
image: frrouting/frr:latest
exec:
- sysctl -w net.ipv4.ip_forward=1
- ip link set eth1 up
- ip link set eth2 up
- ip addr add 192.168.2.1/24 dev eth2
- ip addr add 10.0.0.2/30 dev eth1
- ip route add 192.168.1.0/24 via 10.0.0.1 dev eth1

pc-01:
kind: linux
image: alpine:latest
exec:
- ip link set eth1 up
- ip addr add 192.168.1.2/24 dev eth1
- ip route replace default via 192.168.1.1 dev eth1

pc-02:
kind: linux
image: nginx:alpine
exec:
- ip link set eth1 up
- ip addr add 192.168.2.2/24 dev eth1
- ip route replace default via 192.168.2.1 dev eth1

links:
- endpoints: ["pc-01:eth1", "rtr-01:eth1"]
- endpoints: ["rtr-01:eth2", "rtr-02:eth1"]
- endpoints: ["rtr-02:eth2", "pc-02:eth1"]

Для первичной проверки связности авторизуемся на узле pc-01 и убедимся в доступности веб-сервера pc-02 с помощью ICMP-запросов базового размера (56 байт полезной нагрузки) и тестового HTTP-запроса:

Bash:

/ # ping -c 3 192.168.2.2
PING 192.168.2.2 (192.168.2.2): 56 data bytes
64 bytes from 192.168.2.2: seq=0 ttl=62 time=0.200 ms
64 bytes from 192.168.2.2: seq=1 ttl=62 time=0.172 ms
64 bytes from 192.168.2.2: seq=2 ttl=62 time=0.176 ms

--- 192.168.2.2 ping statistics ---
3 packets transmitted, 3 packets received, 0% packet loss
round-trip min/avg/max = 0.172/0.182/0.200 ms

/ # wget http://192.168.2.2
Connecting to 192.168.2.2 (192.168.2.2:80)
saving to 'index.html'
index.html           100% |**********************************************************|   896  0:00:00 ETA
'index.html' saved

Базовая сетевая связность и доступность L7-сервиса подтверждены.

Однако проследим поведение системы при попытке передачи датаграммы, размер которой заведомо превышает MTU транзитного участка пути. При попытке отправить ICMP-пакет с полезной нагрузкой 1400 байт (итоговый размер IP-пакета с учетом заголовков — 1428 байт) и явно установленным флагом запрета фрагментации (DF=1) утилита возвращает системную ошибку о невозможности локальной отправки пакета столь большого объема:

Bash:

/ # ping -c 2 -M do -s 1400 192.168.2.2
PING 192.168.2.2 (192.168.2.2) 1400(1428) bytes of data.
ping: sendmsg: Message too large
ping: sendmsg: Message too large

--- 192.168.2.2 ping statistics ---
2 packets transmitted, 0 received, +2 errors, 100% packet loss, time 1030ms

Для локализации «узкого горлышка» и динамического определения значения Path MTU на сетевом маршруте выполним трассировку с помощью утилиты tracepath:

Bash:

/ # tracepath 192.168.2.2
1?: [LOCALHOST]                      pmtu 9500
1:  192.168.1.1                                           0.186ms
1:  192.168.1.1                                           0.139ms
2:  192.168.1.1                                           0.167ms pmtu 1300
2:  10.0.0.2                                              0.227ms
3:  192.168.2.2                                           0.290ms reached
Resume: pmtu 1300 hops 3 back 3

Результат анализа показывает, что на втором хопе (интерфейс eth2 маршрутизатора rtr-01 с IP-адресом 192.168.1.1) происходит снижение PMTUD до 1300 байт. Устройство сгенерировало служебное уведомление ICMP Type 3 Code 4 (Fragmentation Needed and DF set), указав максимальный допустимый размер датаграммы для данного транзитного сегмента.

Для устранения возникшего ограничения в сетевой инженерии применяются два основных подхода:

Прямое увеличение MTU на лимитирующем физическом или виртуальном интерфейсе сетевого устройства.
Использование механизмов межсетевого экрана (MSS Clamping), позволяющих модифицировать значение поля TCP MSS в служебных пакетах SYN «на лету» для корректного согласования размера сегментов между конечными узлами.

Решение проблемы: Перехват и модификация TCP MSS (MSS Clamping)

Когда прямое увеличение MTU на транзитном оборудовании невозможно (например, из-за ограничений провайдера или использования туннелей GRE, IPsec, VXLAN), эффективным решением становится MSS Clamping.

Механизм перехватывает TCP-пакеты с установленным флагом SYN на стадии рукопожатия (TCP 3-Way Handshake) и принудительно перезаписывает значение опции Maximum Segment Size. В результате клиент и сервер заранее договариваются об уменьшенном размере полезной нагрузки, что предотвращает появление пакетов, превышающих Path MTU.

Для реализации этого решения в Linux используется межсетевой экран iptables и таблица mangle, специально предназначенная для модификации заголовков пакетов.

Правило подменяет MSS в SYN-пакетах, проходящих через маршрутизатор, рассчитывая его автоматически исходя из MTU исходящего интерфейса:

Bash:

iptables -t mangle -A FORWARD -p tcp --tcp-flags SYN,RST SYN -j TCPMSS --clamp-mss-to-pmtu

Как это работает:

Флаги SYN,RST SYN отбирают только служебные пакеты установки TCP-соединения.
Таргет -j TCPMSS пересчитывает опцию MSS: MSS = MTU - 20 (IP Header) - 20 (TCP Header).
Для интерфейса eth2 с MTU 1300 байт значение MSS автоматически усекается до 1260 байт.

Верификация решения

Обратите внимание, что правило TCPMSS работает исключительно на L4-уровне для TCP-трафика. Протокол ICMP (ping) не имеет поля MSS в своем заголовке, поэтому проверки через ping -s с превышением MTU по-прежнему будут сбрасываться. Для проверки работы подмены MSS используются L7-запросы (например, curl / wget).

1. Проверка передачи данных с клиента pc-01

Выполним повторный запрос к веб-серверу pc-02 для скачивания ресурсов. Теперь TCP-сессия успешно устанавливается, а объемные сегменты автоматически нарешены под рамки MTU и корректно проходят через лимитированный участок:

Bash:

/ # curl 192.168.2.2
<!DOCTYPE html>
<html>
<head>
<title>Welcome to nginx!</title>
<style>
html { color-scheme: light dark; }
body { width: 35em; margin: 0 auto;
font-family: Tahoma, Verdana, Arial, sans-serif; }
</style>
</head>
<body>
<h1>Welcome to nginx!</h1>
<p>If you see this page, nginx is successfully installed and working.
Further configuration is required for the web server, reverse proxy,
API gateway, load balancer, content cache, or other features.</p>

<p>For online documentation and support please refer to
<a href="https://nginx.org/">nginx.org</a>.<br/>
To engage with the community please visit
<a href="https://community.nginx.org/">community.nginx.org</a>.<br/>
For enterprise grade support, professional services, additional
security features and capabilities please refer to
<a href="https://f5.com/nginx">f5.com/nginx</a>.</p>

<p><em>Thank you for using nginx.</em></p>
</body>
</html>

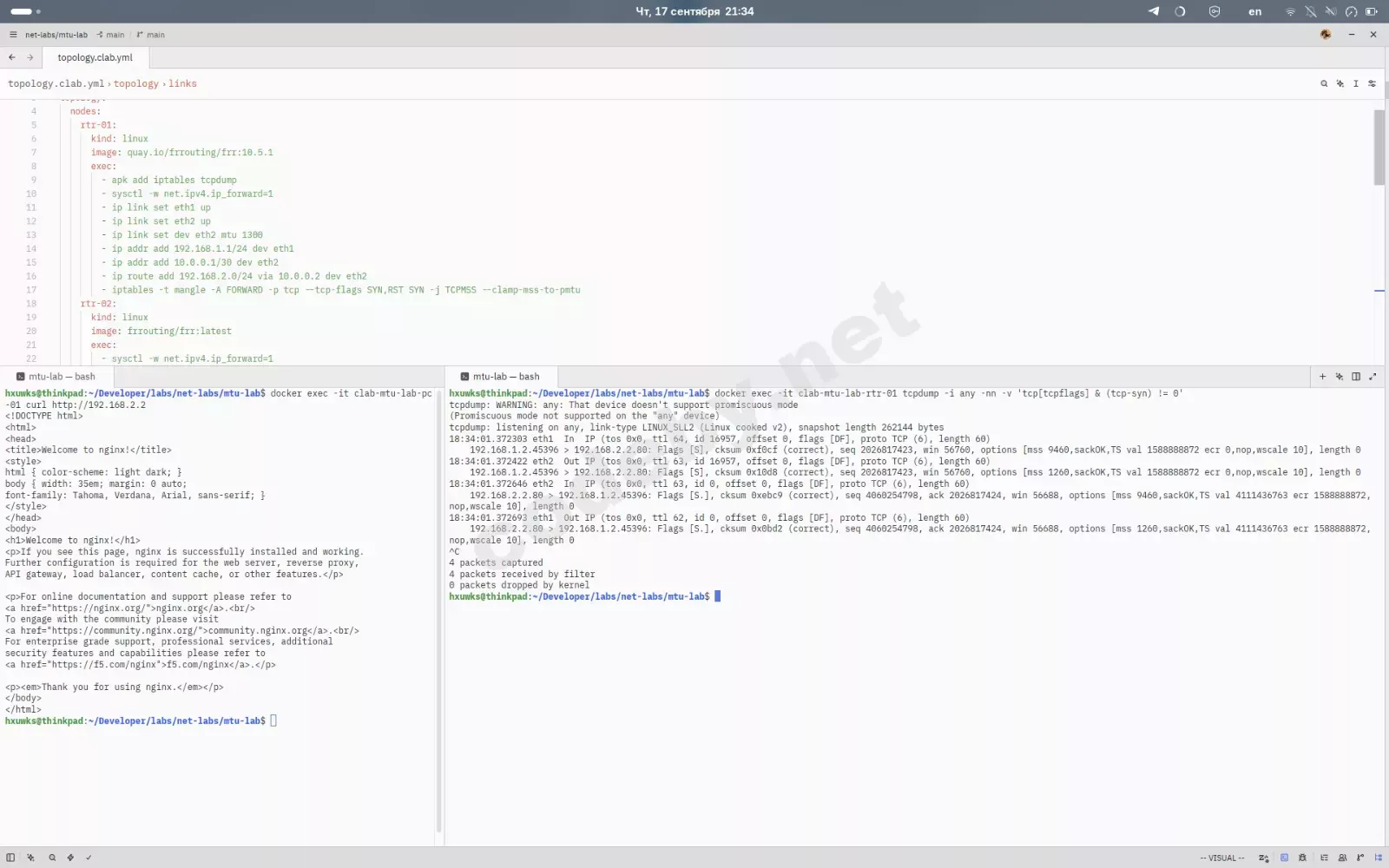

2. Анализ сетевых дампов на rtr-01

Для подтверждения работы подмены заголовков запустим перехват пакетов с помощью tcpdump на маршрутизаторе rtr-01 во время инициализации сессии:

Bash:

/ # tcpdump -i any -nn -v 'tcp[tcpflags] & (tcp-syn) != 0'
tcpdump: WARNING: any: That device doesn't support promiscuous mode
(Promiscuous mode not supported on the "any" device)
tcpdump: listening on any, link-type LINUX_SLL2 (Linux cooked v2), snapshot length 262144 bytes
18:10:26.344930 eth1  In  IP (tos 0x0, ttl 64, id 31203, offset 0, flags [DF], proto TCP (6), length 60)
192.168.1.2.49958 > 192.168.2.2.80: Flags [S], cksum 0x4d4f (correct), seq 1965823575, win 56760, options [mss 9460,sackOK,TS val 2913172674 ecr 0,nop,wscale 10], length 0
18:10:26.344995 eth2  Out IP (tos 0x0, ttl 63, id 31203, offset 0, flags [DF], proto TCP (6), length 60)
192.168.1.2.49958 > 192.168.2.2.80: Flags [S], cksum 0x6d57 (correct), seq 1965823575, win 56760, options [mss 1260,sackOK,TS val 2913172674 ecr 0,nop,wscale 10], length 0
18:10:26.345101 eth2  In  IP (tos 0x0, ttl 63, id 0, offset 0, flags [DF], proto TCP (6), length 60)
192.168.2.2.80 > 192.168.1.2.49958: Flags [S.], cksum 0xbbb3 (correct), seq 1637359239, ack 1965823576, win 56688, options [mss 9460,sackOK,TS val 2031130786 ecr 2913172674,nop,wscale 10], length 0
18:10:26.345110 eth1  Out IP (tos 0x0, ttl 62, id 0, offset 0, flags [DF], proto TCP (6), length 60)
192.168.2.2.80 > 192.168.1.2.49958: Flags [S.], cksum 0xdbbb (correct), seq 1637359239, ack 1965823576, win 56688, options [mss 1260,sackOK,TS val 2031130786 ecr 2913172674,nop,wscale 10], length 0
^C
4 packets captured
4 packets received by filter
0 packets dropped by kernel
/ #

Анализ захваченного трафика наглядно показывает работу правила iptables:

Входящий SYN-пакет от pc-01 на интерфейсе eth1 анонсирует options [mss 9460] (так как на хосте включен Jumbo Frame).
При пересылке в интерфейс eth2 маршрутизатор rtr-01 перезаписывает поле на options [mss 1260] (1300 MTU - 40 bytes Header).
Для ответного пакета SYN-ACK от сервера pc-02 происходит аналогичная подмена при транзите с eth2 на eth1.

3. Контрольный эксперимент (без фаервола)

Для подтверждения гипотезы сбросим созданное правило с таблицы mangle и повторно зафиксируем 3-Way Handshake:

Bash:

/ # iptables -t mangle -F FORWARD
/ # tcpdump -i any -nn -v 'tcp[tcpflags] & (tcp-syn) != 0'
tcpdump: WARNING: any: That device doesn't support promiscuous mode
(Promiscuous mode not supported on the "any" device)
tcpdump: listening on any, link-type LINUX_SLL2 (Linux cooked v2), snapshot length 262144 bytes
18:13:00.971778 eth1  In  IP (tos 0x0, ttl 64, id 65242, offset 0, flags [DF], proto TCP (6), length 60)
192.168.1.2.39228 > 192.168.2.2.80: Flags [S], cksum 0x690e (correct), seq 168175844, win 56760, options [mss 9460,sackOK,TS val 1704799117 ecr 0,nop,wscale 10], length 0
18:13:00.971832 eth2  Out IP (tos 0x0, ttl 63, id 65242, offset 0, flags [DF], proto TCP (6), length 60)
192.168.1.2.39228 > 192.168.2.2.80: Flags [S], cksum 0x690e (correct), seq 168175844, win 56760, options [mss 9460,sackOK,TS val 1704799117 ecr 0,nop,wscale 10], length 0
18:13:00.971921 eth2  In  IP (tos 0x0, ttl 63, id 0, offset 0, flags [DF], proto TCP (6), length 60)
192.168.2.2.80 > 192.168.1.2.39228: Flags [S.], cksum 0x1f32 (correct), seq 1904059355, ack 168175845, win 56688, options [mss 9460,sackOK,TS val 1552865323 ecr 1704799117,nop,wscale 10], length 0
18:13:00.971928 eth1  Out IP (tos 0x0, ttl 62, id 0, offset 0, flags [DF], proto TCP (6), length 60)
192.168.2.2.80 > 192.168.1.2.39228: Flags [S.], cksum 0x1f32 (correct), seq 1904059355, ack 168175845, win 56688, options [mss 9460,sackOK,TS val 1552865323 ecr 1704799117,nop,wscale 10], length 0
^C
4 packets captured
4 packets received by filter
0 packets dropped by kernel
/ #

Без действующих правил межсетевого экрана маршрутизатор транслирует пакеты без изменений — значение остается options [mss 9460]. В результате узлы пытаются передавать полноразмерные сегменты, что при MTU 1300 на транзитном участке приводит к сбросу пакетов с флагом DF=1 и неработоспособности соединения.

Заключение

Проблема «подвисания» соединений при исправном ICMP — классический симптом расхождения Path MTU и возникновения PMTUD Black Hole. Внедрение MSS Clamping на транзитном узле позволяет нивелировать негативные последствия узких горлышек в сетевой инфраструктуре без необходимости перенастройки конечных хостов.
